桁架樓承板廠家為您講解其設計要點
發布時間：2019-12-12 點擊量：
鋼筋桁架樓承板實現了機械化生產，有利于鋼筋排列間距均勻、混凝土保護層厚度一致，提高了樓板的施工質量。鋼筋桁架樓承板可顯著減少現場鋼筋綁扎工程量，加快施工進度，增加施工安全保證，實現文明施工。桁架樓承板廠家為您講解下其設計要點：
混凝土從澆筑到達到設計強度的過程中，樓板受力明顯不同，故應進行使用及施工兩階段的計算。
混凝土從澆筑到達到設計強度的過程中，樓板受力明顯不同，故應進行使用及施工兩階段的計算。
1、使用階段
包括樓板的正截面承載力計算、樓板下部鋼筋應力控制驗算、支座裂縫控制驗算以及撓度驗算等。樓板正截面承載力按GB50010-2002《混凝土結構設計規范》及JGJ95-2003《冷軋帶肋鋼筋混凝土結構技術規程》的有關規定進行計算。
2、施工階段
采用桁架模型，包括上下弦桿強度驗算、受壓弦桿和腹桿穩定性驗算以及桁架撓度驗算等。
?、?當施工階段設有可靠的臨時支撐時，設計時不需進行施工階段驗算。
?、?當施工階段不設臨時支撐時，鋼筋桁架樓承板中桁架桿件內力及模板撓度采用桁架模型計算。此階段荷載包括鋼筋桁架樓承板自重、濕混凝土重量以及施工荷載。施工荷載采用均布荷載1.5kN/㎡和跨中集中荷載沿板寬為2.5kN/m中較不利者，不考慮二者同時作用。
c.桁架撓度
施工階段鋼筋桁架樓承板的最大撓度應按荷載的標準組合進行計算，撓度與跨度的比值應不大于1/180，且撓度最大值應不大于20mm。
3、計算實例

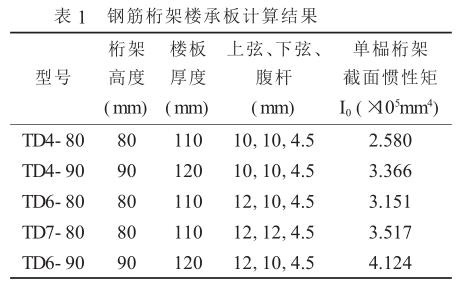

以本工程3層夾層板為例，鋼筋桁架樓承板計算結果見表1。
鋼筋桁架樓承板計算結果

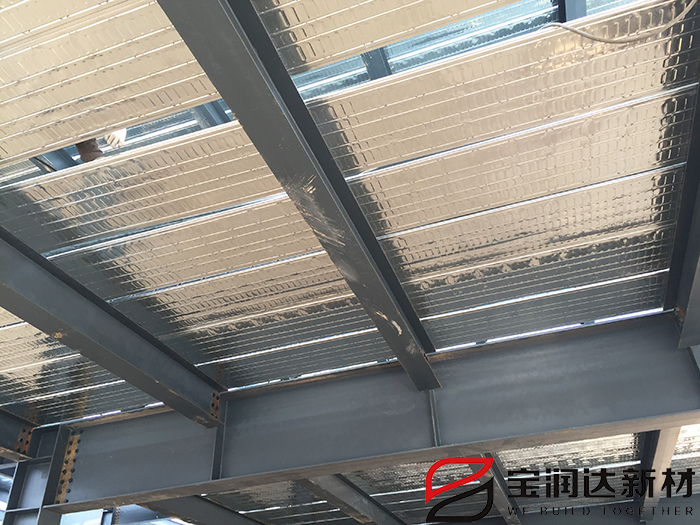

鋼筋桁架樓承板具有受力模式合理、施工便捷、安全可靠、耐火、防腐性能良好、綜合造價優勢明顯等特點。目前，寶潤達鋼筋桁架樓承板已在多層廠房、多高層鋼結構辦公、酒店、住宅建筑、超高層鋼結構建筑、不規則樓面（圓形、橢圓、其它形狀）鋼結構建筑、降板結構、厚板結構、鋼筋混凝土結構、鋼筋桁架混凝土預制板等項目中得到應用。
